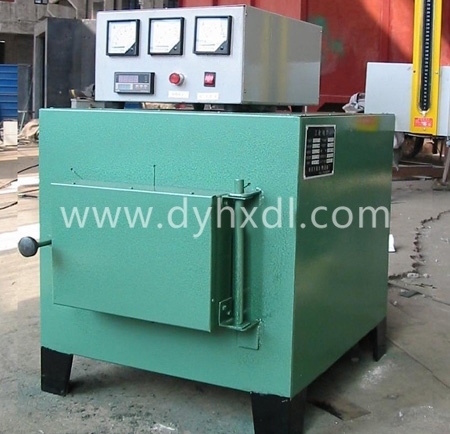

箱式回火電阻爐
箱式回火電阻爐是國家標準型周期作業箱式回火電爐,爐頂安裝有熱風內循環風機,主要供合金鋼制品、各種金屬機件回火熱處理,以及鋁合金、銅材固熔、退火、時效等輕合金熱處理。
箱式回火電阻爐主要用途:供石油化工、醫療衛生、實驗室及模具、鋼制機件的加熱、時效、回火等用。
箱式回火電阻爐的特點:用硅酸鋁纖維棉全棉壓制保溫層及爐底,整臺設備無耐火磚,具有升溫快、保溫性好的優點。
箱式回火電阻爐的結構簡介:
箱式回火電阻爐由爐體和電控兩部份組成。
爐體部份主要包括爐殼、爐襯、爐門及加熱器部份組成。
爐殼由鋼板與型鋼焊接而成;爐襯采用節能型超輕質耐火磚、硅酸鋁纖維與優質保溫材料組成復合爐襯;加熱器用高合金電阻絲繞成螺旋狀,固定在爐膛兩側高鋁擱磚上,爐底加熱元件放置于底部山形擱磚上;爐門的升降采用電動減速機構帶動或手動,爐門采用硅酸鋁纖維制成,并設自動壓緊裝置以提高爐體的密封性,防止爐氣外泄。
電控部份主要包括溫控、操作兩部份。溫控采用日本進口溫控表與可控硅實行PID控制,另配無紙記錄儀記錄完整工藝曲線,并可到溫記時、超溫報警等功能;操作采用按鈕加燈光顯示,實現對加熱器通斷及爐門升降等動作的控制;并設有加熱器與爐門的連鎖保護裝置,安全可靠。
箱式回火電阻爐的技術參數:
參 數 名 稱 |
單位 |
型 號 | ||||||
RX3-15-6 |
RX3-15-6 |
RX3-30-6 |
RX3-45-6 |
RX3-60-6 |
RX3-75-6 | |||
額 定 功 率 |
KW |
15 |
15 |
30 |
45 |
60 |
75 | |
額 定 電 壓 |
V |
380 |
380 |
380 |
380 |
380 |
380 | |
更 高 溫 度 |
℃ |
650 |
650 |
650 |
650 |
650 |
650 | |
工 作 溫 度 |
℃ |
650 |
650 |
650 |
650 |
650 |
650 | |
相 數 |
相 |
2 |
2 |
3 |
3 |
3 |
3 | |
爐膛 |
長 |
mm |
650 |
700 |
950 |
1200 |
1500 |
1800 |
寬 |
mm |
300 |
360 |
450 |
600 |
750 |
900 | |
高 |
mm |
250 |
360 |
350 |
400 |
450 |
550 | |
加熱元件接法 |
|
串 |
串 |
Y |
Y |
Y |
Y | |
空爐升溫時間 |
h |
≤1.5 |
≤1.5 |
≤1.5 |
≤1.5 |
≤2 |
≤2 | |
空爐損耗功率 |
KW |
≤5 |
≤5 |
≤8 |
≤10 |
≤13 |
≤15 | |
控 溫 精 度 |
℃ |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 | |
更大裝載量 |
Kg |
80 |
80 |
200 |
400 |
800 |
1600 | |
重 量 |
Kg |
1100 |
1200 |
2000 |
2600 |
3700 |
4800 |
